Fabricación Industrializada en Madera con Realidad Aumentada: Precisión Milimétrica en Estructuras Glulam

La digitalización entra en el taller de carpintería estructural

Durante años, el debate sobre la digitalización de la construcción se ha centrado principalmente en herramientas de diseño como BIM, el modelado paramétrico o la fabricación CNC. Sin embargo, una nueva capa tecnológica comienza a incorporarse directamente a los procesos productivos: la realidad aumentada aplicada a la fabricación industrializada en madera.

En lugar de limitarse a visualizar modelos digitales en una pantalla, esta tecnología permite superponer información tridimensional directamente sobre los elementos constructivos reales. En el caso de las estructuras de madera laminada encolada (glulam), esta capacidad abre una vía interesante para mejorar el ensamblaje de componentes estructurales complejos con un nivel de precisión difícil de alcanzar mediante métodos convencionales.

Investigadores del ETH Zurich han desarrollado recientemente sistemas experimentales que integran realidad aumentada, fabricación CNC y modelado estructural, permitiendo que los operarios visualicen en tiempo real la posición exacta de cada componente durante el proceso de montaje. El objetivo es reducir la distancia entre el modelo digital del proyecto y la ejecución física de la estructura.

Según el estudio publicado por el laboratorio de Fabricación Digital de ETH Zurich, la realidad aumentada permite que los operarios sigan guías visuales proyectadas directamente sobre las piezas de madera, facilitando la colocación precisa de conectores y la alineación entre elementos estructurales.

Este tipo de sistemas se inscribe dentro de lo que algunos investigadores denominan AR-assisted timber fabrication, un enfoque que combina ingeniería estructural en madera, fabricación digital y visualización inmersiva para mejorar la precisión en el ensamblaje.

Por qué las estructuras glulam plantean desafíos de precisión

Fuente: Canva

Las estructuras glulam se han convertido en uno de los sistemas más utilizados en la arquitectura contemporánea en madera. Este material se fabrica mediante la unión de múltiples láminas de madera encoladas que forman elementos estructurales capaces de alcanzar grandes luces, curvaturas y geometrías tridimensionales complejas.

Gracias a este proceso industrial, es posible producir vigas curvas, pórticos inclinados o marcos espaciales que resultan difíciles de ejecutar con madera maciza. Sin embargo, esta libertad geométrica también introduce nuevos desafíos en las fases de fabricación y ensamblaje.

El principal reto reside en las tolerancias de montaje. A diferencia de sistemas modulares repetitivos, muchos proyectos de arquitectura en madera incorporan componentes únicos diseñados mediante modelado paramétrico. Cada elemento puede tener una geometría distinta, lo que obliga a mantener un control extremadamente preciso durante todo el proceso productivo.

Un pequeño error en la posición de un conector o en el ángulo de una unión puede generar desviaciones acumulativas en el conjunto estructural, obligando a realizar ajustes durante el montaje o incluso a modificar componentes previamente fabricados.

En este contexto, la realidad aumentada aparece como una herramienta capaz de reducir la distancia entre el modelo digital estructural y el objeto físico, proporcionando una referencia visual directa durante el ensamblaje.

Cómo funciona la realidad aumentada en la fabricación de madera

El principio técnico es relativamente sencillo, aunque su implementación requiere una integración precisa entre software, sensores y dispositivos de visualización.

A partir del modelo digital del proyecto, desarrollado habitualmente mediante BIM o modelado paramétrico, se genera una representación tridimensional que puede visualizarse a través de dispositivos de realidad aumentada. Estos sistemas proyectan la información digital directamente sobre el entorno físico, alineando el modelo con las piezas reales mediante sistemas de seguimiento espacial y calibración geométrica.

En un entorno de fabricación industrializada de madera, esto permite que los operarios visualicen sobre los elementos físicos información clave del ensamblaje: la posición exacta de las uniones estructurales, la orientación de los conectores metálicos, la geometría final del sistema o las tolerancias permitidas en cada punto de montaje.

Cuando el operario observa la estructura mediante un visor de realidad aumentada o una tablet industrial, el modelo digital aparece superpuesto sobre las piezas reales. De este modo resulta posible comprobar si cada componente está correctamente colocado antes de fijarlo definitivamente.

Este tipo de interacción transforma el montaje en una operación guiada por información digital, reduciendo la dependencia de mediciones manuales y la interpretación de planos técnicos complejos.

Integración con fabricación CNC y diseño paramétrico

La eficacia de la realidad aumentada en la construcción depende en gran medida de su integración con los sistemas digitales que ya se utilizan en el diseño y la fabricación de estructuras de madera.

En muchos proyectos contemporáneos de arquitectura en madera, el flujo de trabajo comienza con modelos paramétricos que definen con precisión la geometría de cada elemento estructural. A partir de estos modelos se generan los archivos de fabricación que controlan directamente las máquinas CNC especializadas en mecanizado de madera estructural.

La incorporación de realidad aumentada introduce una nueva capa dentro de este flujo digital. El mismo modelo que se utilizó para fabricar las piezas puede reutilizarse para guiar su ensamblaje físico, asegurando que la geometría final de la estructura coincida con el diseño original.

En términos de digital timber fabrication, esto significa que la información del proyecto acompaña al componente estructural desde el diseño hasta su montaje, reduciendo la pérdida de precisión entre las diferentes fases del proceso constructivo.

Esta continuidad digital resulta especialmente relevante en estructuras de madera de gran escala, donde la combinación de fabricación industrializada y ensamblaje en obra exige un control muy preciso de las tolerancias geométricas.

Resultados de investigación en ensamblaje asistido por realidad aumentada

Los experimentos realizados por el equipo de Fabricación Digital del ETH Zurich han evaluado el uso de sistemas de realidad aumentada para el ensamblaje de estructuras de madera complejas.

Según la investigación publicada en el repositorio científico arXiv, los sistemas de visualización aumentada permiten a los operarios identificar con mayor rapidez la posición correcta de cada componente estructural. La superposición del modelo digital facilita la comprensión espacial del sistema estructural, un aspecto especialmente relevante cuando se trabaja con geometrías tridimensionales complejas.

El estudio señala que uno de los beneficios más relevantes es la reducción de errores de alineación, especialmente en uniones tridimensionales donde los ángulos y las distancias entre piezas deben respetarse con gran precisión.

Los investigadores también destacan que este tipo de sistemas puede mejorar los procesos de formación de operarios en fabricación estructural, ya que las guías visuales permiten comprender de forma más intuitiva la lógica geométrica y estructural del proyecto.

En este contexto, la realidad aumentada comienza a perfilarse como una posible interfaz entre el modelo digital y el proceso de ensamblaje físico, un aspecto que podría adquirir relevancia a medida que la arquitectura en madera adopta geometrías cada vez más complejas generadas mediante diseño paramétrico.

De la investigación a la práctica industrial

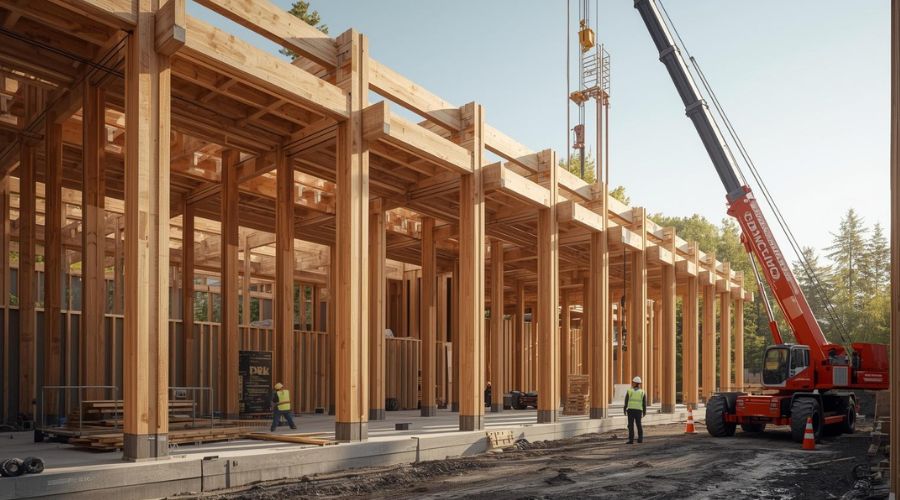

Fuente: Canva

Aunque buena parte de estas investigaciones todavía se desarrollan en entornos académicos, diversas iniciativas europeas comienzan a explorar cómo trasladar estos sistemas al ámbito productivo.

Un ejemplo es la plataforma WoodPoP, centrada en la innovación en construcción en madera y en la integración entre fabricación robotizada, herramientas digitales y nuevos sistemas de montaje asistido. En este tipo de entornos experimentales, la realidad aumentada actúa como interfaz entre el modelo digital y la fabricación física, facilitando que los datos del proyecto estén disponibles directamente sobre el elemento construido.

Este enfoque resulta especialmente interesante en proyectos donde cada componente estructural es único, una situación cada vez más frecuente en la arquitectura contemporánea basada en diseño paramétrico y fabricación personalizada.

A medida que los procesos de fabricación industrializada en madera evolucionan hacia sistemas más automatizados, la posibilidad de visualizar información estructural directamente sobre las piezas físicas puede contribuir a mejorar la precisión durante las fases de ensamblaje.

Primeras implicaciones para la construcción industrializada

La incorporación de realidad aumentada en la fabricación de estructuras de madera plantea varias implicaciones para el desarrollo de la construcción industrializada.

En primer lugar, puede contribuir a mejorar el control de calidad durante el ensamblaje, ya que los operarios pueden verificar la posición de cada componente antes de realizar fijaciones permanentes. La superposición del modelo digital sobre la estructura física facilita detectar desviaciones en una fase temprana del montaje.

También puede facilitar la ejecución de geometrías arquitectónicas complejas, donde la interpretación de planos bidimensionales resulta menos intuitiva. La visualización directa del modelo tridimensional sobre los elementos construidos ofrece una referencia espacial más clara durante el montaje.

Por otra parte, la integración entre diseño digital, fabricación CNC y montaje asistido por realidad aumentada contribuye a reforzar la coherencia entre las distintas fases del proceso constructivo. Este tipo de continuidad digital se alinea con la incorporación progresiva de tecnologías inteligentes en la arquitectura moderna, donde la conexión entre datos, procesos y ejecución empieza a definir nuevos estándares en el sector AECO.

Impacto económico en la fabricación industrializada de estructuras de madera

La introducción de realidad aumentada en procesos de fabricación industrializada en madera no responde únicamente a una cuestión tecnológica. Su interés creciente también se relaciona con su posible impacto en costes de producción, control de calidad y eficiencia en el montaje estructural.

En proyectos basados en madera laminada encolada (glulam), una parte relevante del coste se concentra en la fabricación de piezas personalizadas y en su posterior ensamblaje en taller o en obra. Cuando el diseño incorpora geometrías no repetitivas, incluso pequeñas desviaciones durante el montaje pueden obligar a realizar ajustes que afectan al calendario de ejecución.

Los estudios experimentales desarrollados por el ETH Zurich indican que el uso de sistemas de visualización aumentada para guiar el ensamblaje estructural puede reducir errores de posicionamiento durante el montaje. Aunque la investigación aún se encuentra en fase experimental, los resultados sugieren mejoras potenciales en la eficiencia operativa, al facilitar la comprensión espacial de estructuras tridimensionales complejas.

En entornos de fabricación digital, donde las piezas se mecanizan mediante centros CNC con tolerancias milimétricas, el mayor riesgo de desviación suele producirse durante el ensamblaje. La realidad aumentada permite reducir esta brecha entre la precisión de fabricación y la ejecución física del montaje.

En términos económicos, esto podría traducirse en menos retrabajos, menor desperdicio de material y una reducción de los tiempos de ajuste en obra, factores especialmente relevantes en proyectos con alta complejidad geométrica.

Integración con los flujos digitales de la construcción industrializada

Fuente: Canva

Uno de los aspectos más relevantes de esta tecnología es su capacidad para integrarse dentro del ecosistema digital que caracteriza a la construcción industrializada contemporánea.

En los proyectos actuales de arquitectura en madera, el proceso constructivo suele estructurarse en varias fases conectadas digitalmente. En primer lugar, el modelo paramétrico o BIM define la geometría exacta de cada componente estructural. Posteriormente, ese modelo se traduce en archivos de fabricación que controlan el mecanizado de las piezas mediante centros CNC especializados en madera.

La realidad aumentada introduce una capa adicional en este proceso. El mismo modelo digital que se utiliza para fabricar las piezas puede emplearse posteriormente para guiar su ensamblaje en taller o en obra.

Este enfoque refuerza lo que algunos investigadores describen como continuidad digital del proceso constructivo, donde la información del proyecto acompaña al componente estructural desde su concepción hasta su instalación final.

Según la investigación publicada en arXiv, esta continuidad digital puede contribuir a mejorar la precisión del ensamblaje en estructuras de madera complejas, especialmente cuando los operarios pueden visualizar guías tridimensionales directamente sobre los elementos físicos.

Implicaciones normativas en la construcción en madera

La incorporación de tecnologías como la realidad aumentada en los procesos constructivos también plantea preguntas relacionadas con normativa, control de calidad y certificación estructural.

En Europa, las estructuras de madera deben cumplir los requisitos establecidos por el Eurocódigo 5, que regula el diseño estructural de elementos de madera laminada, madera maciza y otros derivados estructurales.

Aunque la normativa actual no contempla específicamente el uso de realidad aumentada durante el montaje, sí establece criterios rigurosos relacionados con tolerancias dimensionales, posicionamiento de conectores estructurales y control de calidad en la ejecución.

Desde este punto de vista, los sistemas de visualización digital aplicados al ensamblaje podrían convertirse en herramientas útiles para mejorar los procesos de verificación durante la ejecución.

La capacidad de superponer el modelo estructural digital sobre la estructura física facilita identificar desviaciones antes de que se conviertan en problemas estructurales o de seguridad.

En el futuro, es probable que la integración entre BIM, fabricación digital y herramientas de verificación en obra adquiera mayor relevancia dentro de los procesos de control de calidad en construcción industrializada.

Replicabilidad en proyectos reales de arquitectura

Uno de los desafíos habituales de las tecnologías emergentes en construcción es su traslado desde entornos experimentales hacia proyectos reales de arquitectura.

En el caso de la realidad aumentada aplicada a estructuras de madera, su adopción dependerá principalmente de tres factores: la disponibilidad de dispositivos robustos capaces de funcionar en entornos industriales, la integración con los softwares utilizados en diseño estructural y fabricación digital, y la formación de los operarios que deben interactuar con estos sistemas.

Para que esta tecnología resulte realmente útil, el flujo de datos entre el modelo BIM, la fabricación CNC y el sistema de visualización debe mantenerse coherente durante todo el proceso.

Plataformas europeas como WoodPoP investigan precisamente cómo combinar fabricación robotizada, diseño digital y nuevos sistemas de montaje asistido para mejorar la eficiencia en la construcción de estructuras de madera industrializada

En este tipo de iniciativas, la realidad aumentada no se plantea como una herramienta aislada, sino como parte de un sistema más amplio que conecta arquitectura computacional, fabricación industrializada y ensamblaje inteligente.

El papel de la realidad aumentada en la evolución de la construcción industrializada en madera

La evolución reciente de la arquitectura en madera muestra una tendencia clara hacia estructuras cada vez más complejas desde el punto de vista geométrico.

Gracias al diseño paramétrico y a la fabricación digital, los arquitectos pueden explorar formas estructurales que hace apenas unas décadas resultaban difíciles de ejecutar con precisión. Sin embargo, esta libertad formal también exige herramientas capaces de trasladar el diseño digital a la realidad construida sin perder exactitud.

En este contexto, la realidad aumentada puede desempeñar un papel relevante como interfaz entre el modelo virtual y el objeto construido.

En lugar de sustituir las herramientas existentes, esta tecnología introduce una capa adicional de información que facilita la comprensión espacial de la estructura y mejora la precisión durante el ensamblaje.

A medida que los dispositivos de AR aplicados a fabricación industrial se vuelvan más accesibles y robustos para entornos productivos, es probable que su adopción aumente en sectores donde la personalización geométrica y la fabricación digital son especialmente relevantes.

La construcción industrializada en madera reúne precisamente estas características, lo que explica el creciente interés de centros de investigación y plataformas de innovación en explorar el potencial de esta tecnología.

Fuente portada: Canva
